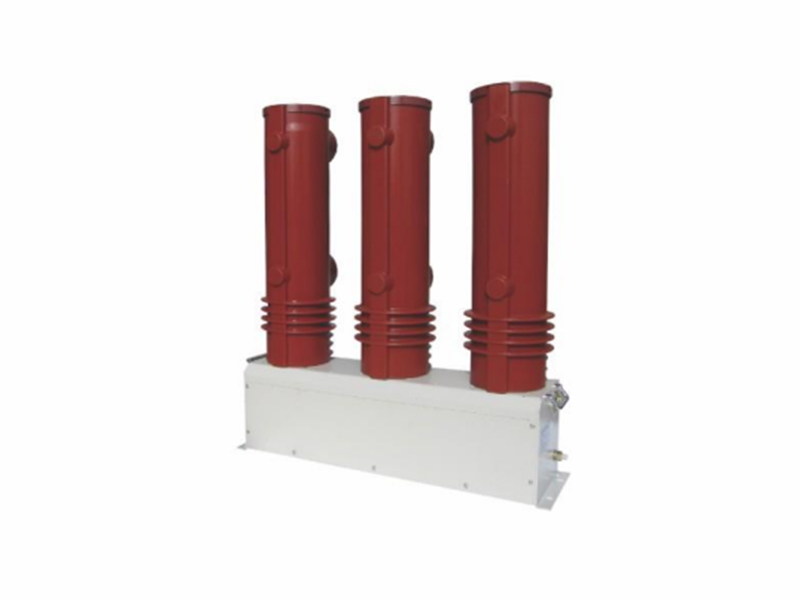

JCZ8C-24kV系列高壓真空接觸器
該系列高壓真空接觸器，適合用于24KV電力系統中或高原及高海拔4000米以上的場合，選用投切電容器真空開關管，與絕緣支架，金屬框架牢固合成一體，安全可靠。該系列高壓真空接觸器機構行程大，開斷能力強，合分閘彈跳小，穩定。三相同期性好，特別適用于投切電容器組的負載中。型號有電磁保持型，機械保持型，永磁機構型三種，二次控制簡單可靠。
金屬框架牢固合成一體，安全可靠。
機構行程大，開斷能力強，合分閘彈跳小，穩定。
三相同期性好，特別適用于投切電容器組的負載中。
|
參數名稱 |
型號 |
160、250/24 |
400/24 |
630/24 |
800/24 |
1000、1250/24 |
|
主回路額定電壓 |
(KV) |
24 |
24 |
24 |
24 |
24 |
|
主回路額定電流 |
(A) |
160、250 |
400 |
630 |
800 |
1000、1250 |
|
主回路關合能力 |
(A/100次) |
2500 |
4000 |
6300 |
8000 |
10000 |
|
主回路通斷能力 |
(A/25次) |
2000 |
3200 |
5000 |
6000 |
8000 |
|
極限分斷能力 |
(A/3次) |
4000 |
4500 |
6300 |
8000 |
10000 |
|
機械壽命 |
(萬次) |
100 |
100 |
100 |
100 |
100 |
|
機械鎖扣壽命 |
(萬次) |
10 |
10 |
10 |
10 |
10 |
|
電壽命AC3 |
(萬次) |
25 |
25 |
25 |
25 |
25 |
|
永磁機構壽命 |
(萬次) |
10 |
10 |
10 |
10 |
10 |
|
主回路工頻耐壓(斷口) |
(KV) |
65 |
65 |
65 |
65 |
65 |
|
相-相/相-地工頻耐壓 |
(KV) |
65 |
65 |
65 |
65 |
65 |
|
雷電沖擊耐壓 |
(KV) |
125 |
125 |
125 |
125 |
125 |
|
額定操作頻率 |
(次/h) |
150 |
150 |
150 |
150 |
150 |
|
永磁機構操作頻率 |
(次/h) |
30 |
30 |
30 |
30 |
30 |
|
終端壓力 |
(N) |
>100 |
>100 |
>100 |
>100 |
>100 |
|
觸頭開距 |
(mm) |
10±1 |
10±1 |
10±1 |
10±1 |
10±1 |
|
超程 |
(mm) |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
|
主回路電阻 |
(μΩ) |
≤200 |
≤200 |
≤200 |
≤150 |
≤150 |
