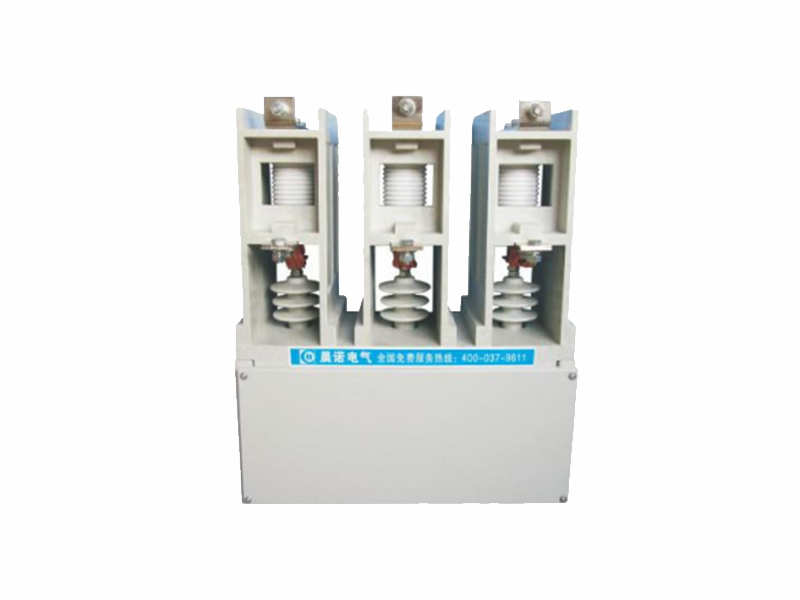

JCZ8C-7.2/12系列高壓真空接觸器
該系列高壓真空接觸器，該系列真空接觸器選用投切電容器組專用真空開關管經過大電流老煉，與絕緣支架，金屬框架牢固合成一體，安全可靠。 該系列高壓真空接觸器機構行程大，開斷能力強，合分閘彈跳小，線圈工作性能穩定三相同期性好，特別適用于投切電容器組的負載中。型號有電磁保持型和永磁機構型，可用于大容量以下電容器組的補償裝置中作為投切開關使用。
金屬框架牢固合成一體，安全可靠。
機構行程大，開斷能力強，合分閘彈跳小。
線圈工作性能穩定三相同期性好。
|
參數名稱 |
型號 |
160、250/12(7.2) |
400/12(7.2) |
630/12(7.2) |
800/12(7.2) |
1250/12(7.2) |
|
主回路額定電壓 |
(KV) |
12(7.2) |
12(7.2) |
12(7.2) |
12(7.2) |
12(7.2) |
|
主回路額定電流 |
(A) |
160 |
400 |
630 |
800 |
1000、1250 |
|
主回路關合能力 |
(A/100次) |
2500 |
4000 |
6300 |
8000 |
10000 |
|
主回路通斷能力 |
(A/25次) |
2000 |
3200 |
5000 |
6000 |
8000 |
|
極限分斷能力 |
(A/3次) |
4000 |
4500 |
6300 |
8000 |
10000 |
|
機械壽命 |
(萬次) |
100 |
100 |
100 |
100 |
100 |
|
機械鎖扣壽命 |
(萬次) |
10 |
10 |
10 |
10 |
10 |
|
電壽命AC3 |
(萬次) |
25 |
25 |
25 |
25 |
25 |
|
永磁機構壽命 |
(萬次) |
20 |
20 |
20 |
20 |
20 |
|
主回路工頻耐壓(斷口) |
(KV) |
42(32) |
42(32) |
42(32) |
42(32) |
42(32) |
|
相-相/相-地工頻耐壓 |
(KV) |
42(32) |
42(32) |
42(32) |
42(32) |
42(32) |
|
雷電沖擊耐壓 |
(KV) |
75(60) |
75(60) |
75(60) |
75(60) |
75(60) |
|
額定操作頻率 |
(次/h) |
150 |
150 |
150 |
150 |
150 |
|
永磁機構操作頻率 |
(次/h) |
30 |
30 |
30 |
30 |
30 |
|
終端壓力 |
(N) |
>100 |
>100 |
>100 |
>100 |
>100 |
|
觸頭開距 |
(mm) |
6(5)±0.5 |
6(5)±0.5 |
6(5)±0.5 |
6(5)±0.5 |
6(5)±0.5 |
|
超程 |
(mm) |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
|
主回路電阻 |
(μΩ) |
≤200 |
≤200 |
≤200 |
≤150 |
≤150 |
