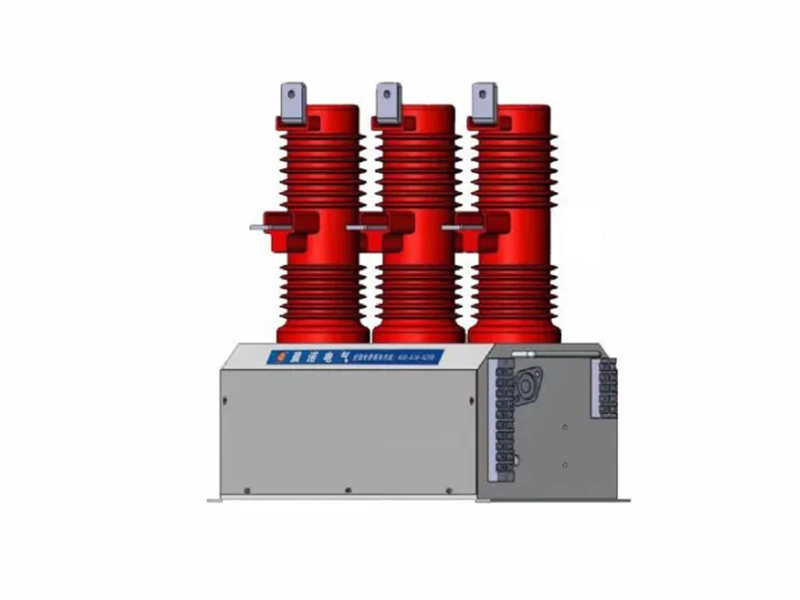

ZN3A-12系列高壓永磁真空開關
該系列高壓永磁真空開關，該系列永磁真空開關選用優質斷路器開關管，配合先進可靠的雙穩態永磁機構和智能控制器，具備防跳功能，合分閘電流小，也可實現斷電分閘功能。合分閘速度快，開距和行程大，彈跳小，同期性穩定，具有優良的開斷功能。絕緣件采用環氧樹脂澆注，框架采用金屬結構，結構合理美觀，性能穩定。適用于投切大容量電容器組的負載中，安全可靠。
具備防跳功能，合分閘電流小。
可實現斷電分閘功能。合分閘速度快。
開距和行程大，彈跳小，同期性穩定。
|
參數名稱 |
型號 |
ZN3A-630/12 |
ZN3A-800/12 |
ZN3A-1000/12 |
ZN3A-1250/12 |
|
主回路額定電壓 |
(KV) |
12 |
12 |
12 |
12 |
|
主回路額定電流 |
(A) |
630 |
800 |
1000 |
1250 |
|
額定頻率 |
(HZ) |
50 |
50 |
50 |
50 |
|
額定短路開斷電流 |
(KA) |
12.5/16/20 |
12.5/16/20 |
12.5/16/20 |
12.5/16/20 |
|
額定短路關合電流 |
(KA) |
31.5 |
31.5 |
31.5 |
31.5 |
|
額定短路耐受電流 |
(KA) |
2.5/16/20 |
2.5/16/20 |
2.5/16/20 |
2.5/16/20 |
|
額定短路持續時間 |
(S) |
3 |
3 |
3 |
3 |
|
短路開斷次數 |
(次) |
25 |
25 |
25 |
25 |
|
永磁機構機械壽命 |
(萬次) |
10 |
10 |
10 |
10 |
|
主回路工頻耐壓(斷口) |
(KV) |
42 |
42 |
42 |
42 |
|
相-相/相-地工頻耐壓 |
(KV) |
42 |
42 |
42 |
42 |
|
額定雷電擊穿耐受電壓 |
(KV) |
75 |
75 |
75 |
75 |
|
終端壓力 |
(mm) |
>200 |
>200 |
>200 |
>200 |
|
觸頭開距 |
(mm) |
9±1 |
9±1 |
9±1 |
9±1 |
|
超程 |
(mm) |
2±0.5 |
2±0.5 |
2±0.5 |
2±0.5 |
|
主回路接觸電咀 |
(μΩ) |
≤100 |
≤100 |
≤100 |
≤100 |
