ZW7-40.5系列戶外高壓真空斷路器(側裝式/中置式)

該系列戶外高壓真空斷路器，具有性能安全可靠、維護簡便、檢修周期長等優點。由于采用填充新型絕緣材料，使滅孤室外側及瓷套內壁無凝露?；ジ衅髦糜跈C構箱內或箱外的整體結構，方便了安裝。而且還避免了其他開關的油、氣體泄漏和毒性問題。由于該斷路器的動靜觸頭密封在真空滅弧室內，利用真空作為絕緣介質和滅弧介質，因而具備一系列其他類型開關無法比擬的優點。所以該產品是取代DW多油斷路器的理想產品。本產品的操作機構箱在斷路器中部的機構形式為中置式高壓真空斷路器，該型式斷路器外形長度尺寸比原斷路器減少260mm,適用于空間位置較少的地方安裝。

產品咨詢相關產品

Feature

產品結構特點

該產品適用于40.5KV、50HZ、三相配電系統，作為合分負荷電流、過載電流及短路電流之用。也可以用于高壓SVG儲能電站的回路中，作為主進線開關。

海拔2000米以下的場合相間距為710mm。

可以安裝于海拔至4500米以上的場合，外形尺寸可以定制。

Parameter

詳細技術參數

項目			單位	數據
額定電壓			KV	40.5
額定絕緣水平	1min工頻耐壓 (有效值)	干試	KV	95
		濕試	KV	80
	雷電沖擊耐壓(峰值)		KV	185
額定電流			A	1250/1600/2000
額定短路開斷電流			KA	20/25/31.5/40
額定操作順序				分-0.3s-合分-180s-合分
額定電容器組開斷電流			A	400
額定短路開斷電流開斷次數			次	30
額定短路關合電流(峰值)			KA	50/63/80/100
額定峰值耐受電流			KA	50/63/80
額定短時耐受電流			KA	20/25/31.5/40
額定短路持續時間			S	4
全開斷時間			S	≤0.08
機械壽命			次	20000
額定操作電壓及輔助回路額定電壓			V	交流、直流220、110
觸頭開距			mm	22±2
觸頭接觸行程			mm	4±1
平均分閘速度			m/s	1.7±0.2
平均合閘速度			m/s	0.7±0.2
觸頭合閘彈跳時間			ms	≤3
三相合(分)間同期性時差			ms	≤2
合閘時間			ms	≤150
分閘時間			ms	≤60
每相回路直流電旺			(mΩ)	≤100

Parameter

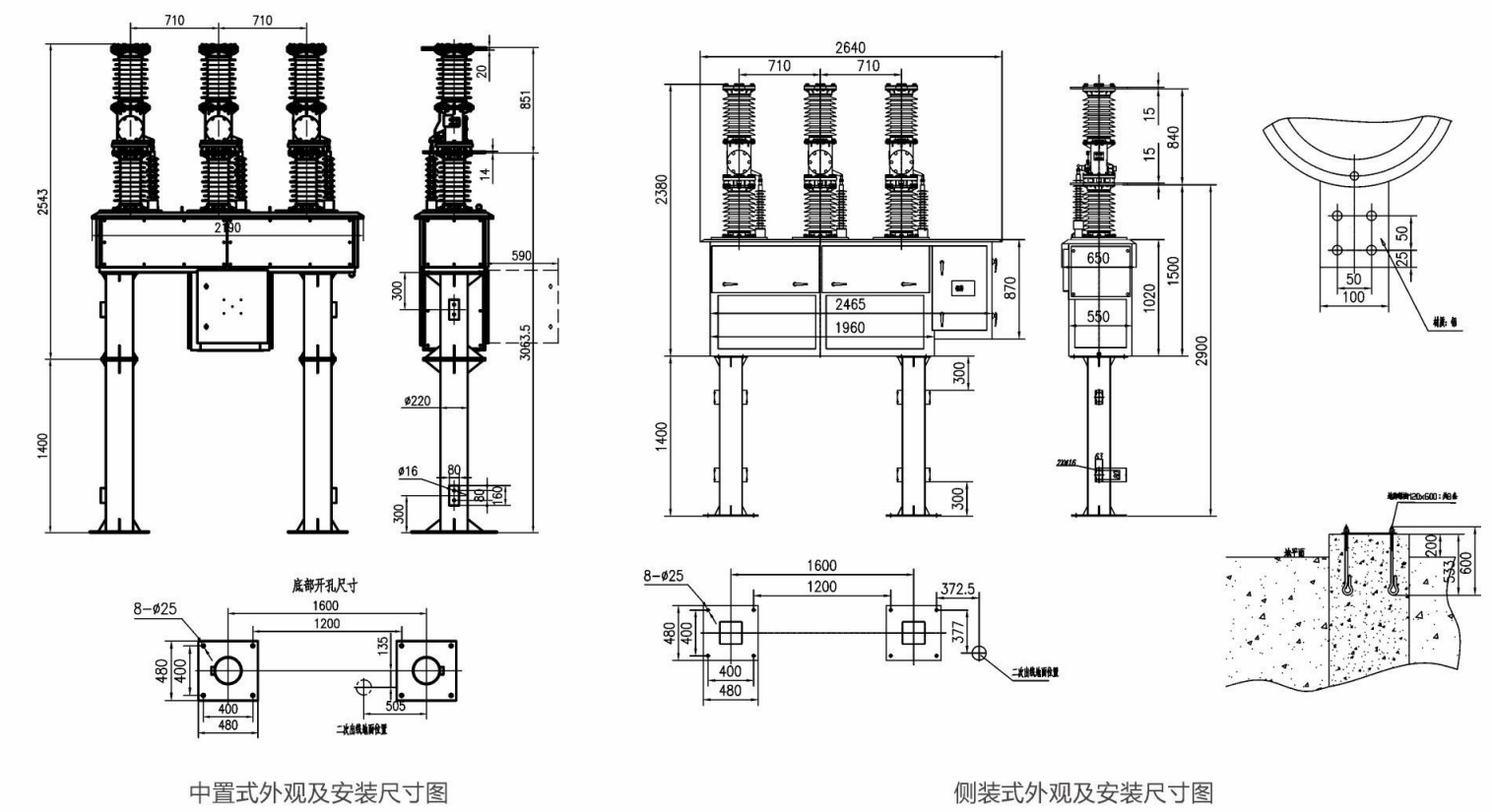

外觀及安裝尺寸圖
